蝶阀百科

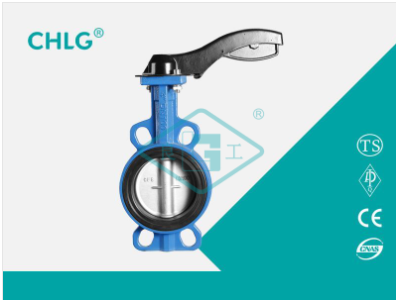

　　蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

　　阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

　　工作原理

　　蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展最快的阀门品种之一。蝶阀的使用非常广泛。其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性，以及一阀多功能发展。其可靠性及其他性能指标均达到较高水平。

　　随着防化学腐蚀的合成橡胶在蝶阀上的应用，蝶阀的性能得以提高。由于合成橡胶具有耐腐蚀、抗冲蚀、尺寸稳定、回弹性好、易于成形、成本低廉等特点，并可以根据不同的使用要求选择不同性能的合成橡胶，以满足蝶阀的使用工况条件。

　　由于聚四氟乙烯（PTFE）具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于成形、尺寸稳定，并且可以通过填充、添加适当的材料改善其综合性能，得到强度更好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的局限性，因而以聚四氟乙烯为代表的高分子聚合材料及其填充改性材料，在蝶阀上得到了广泛的应用，从而使蝶阀的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可靠，使用寿命更长的蝶阀。

　　为了满足高低温度、强冲蚀、长寿命等工业应用的使用要求，金属密封蝶阀得到了很大的发展。随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高低温度、强冲蚀、长寿命等工业领域得到了广泛的应用，出现了大口径（9～750mm）、高压力（42.0MPa）、宽温度范围（-196～606℃）的蝶阀，从而使蝶阀的技术达到一个全新的水平。

　　蝶阀在完全开启时，具有较小的流阻。当开启在大约15°～70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。

　　由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度，也可用于粉状和颗粒状介质。

　　蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

　　蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。

　　通常，在节流、调节控制与泥浆介质中，要求结构长度短、启闭速度快、低压截止（压差小），推荐选用蝶阀。在双位调节、缩径的通道、低噪声、有气穴和汽化现象、向大气少量渗漏、具有磨蚀性介质时，可选用蝶阀。在特殊工况条件下节流调节，或要求密封严格、磨损严重、低温（深冷）等工况条件下。

　　结构

　　主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

　　特点

　　1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

　　2、蝶阀可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。

　　3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

　　4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

　　5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

　　驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。

　　优点

　　1、启闭方便迅速、省力、流体阻力小，可以经常操作。

　　2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。

　　3、可以运送泥浆，在管道口积存液体最少。

　　4、低压下，可以实现良好的密封。

　　5、调节性能好。

　　6、全开时阀座通道有效流通面积较大，流体阻力较小。

　　7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

　　8、密封面材料一般采用橡胶、塑料、故低压密封性能好。

　　9、安装方便。

　　10、操作灵活省力，可选择手动、电动、气动、液压方式。

　　缺点

　　1、使用压力和工作温度范围小。

　　2、密封性较差。

　　蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

　　按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

　　按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

　　安装事项

　　蝶阀结构简单、体积小、重量轻，其组成部分也比较少，就关键的几个零部件就能构成了蝶阀，开启的时候也非常方便，只需要把开关选择到九十度即可，蝶阀对流体的控制非常好，可以随时增加流量或者减少流量，阀门在运输任何流体的时候都有一定的阻力，而蝶阀的阻力主要来自于其自身，比如蝶阀体的厚度，如果想减少对流体的阻力只需要降低其厚度即可。

　　弹性密封则具有受温度限制的缺陷。

　　蝶阀的运用范围也比较广，如果用来控制流量的话就需要选择不同的类型和阀体的大小了，因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
