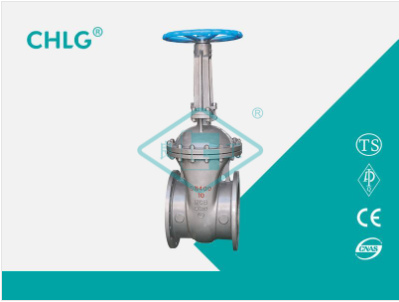

闸阀（gate valve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸阀通过阀座和闸板接触进行密封，通常密封面会堆焊金属材料以增加耐磨性，如堆焊1Cr13、STL6、不锈钢等。闸板有刚性闸板和弹性闸板，根据闸板的不同，闸阀分为刚性闸阀和弹性闸阀。
工作原理
闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2-1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置即行程来确定。有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀，或叫暗杆闸阀。
闸阀种类
国内生产闸阀的厂家比较多，连刚性单闸板闸阀刚性单闸板闸阀接尺寸也大多不统一。主要分以下几个大类：1、按JB/T2203-1999《闸阀结构长度》生产的机械部标准阀门；2、按GB/T12221-2005《金属阀门结构长度》生产的国标阀门；3、按ASME B16.10-2009《阀门的面对面及端对端尺寸》生产的美标阀门。
闸阀按闸板的结构不同分为楔式和平行式两类。楔式闸板有3种结构：单闸板、双闸板和弹性闸板。
闸阀根据结构类型的不同又分为平板闸阀和刀型闸阀。
手动闸阀工作原理：转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。
按壳体/主体材料分类，闸阀可分为：
金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铅合金阀门等。
金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
注意事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置，手轮在顶部 ）。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用，每月至少润滑一次。
6、闸阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。
7、带手轮或手柄的闸阀，操作时不得再增加辅助杠杠（若遇密封不严，则应检查修复密封面或其他零件）。手轮、手柄顺时针旋转为关闭，反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。 [1]
主要标准
手动刀型闸阀
（1）GB/T 12232-2005 通用阀门 法兰连接铁制闸阀
（2）GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀
（3）GB8464-87 《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条例》
（4）GB8465.1-87《内螺纹连接闸阀、截止阀、球阀、止回阀 基本尺寸铁制闸阀》
（5）JB/T53162-1999 《闸阀产品质量分等》
（6）JB/T5298-91《管线用钢制平板闸阀》
（7）JB/Z243-85《闸阀静压寿命实验规程》
（8）JB/TQ648-8《铁质对夹式平板闸阀》
（9）JB/T53200-94《铁质对价平板闸阀 产品质量分等》
（10）JB/T53242-94《钢制平板闸阀 产品质量分等》
安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
暗杆楔式铸铁闸阀
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4）、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5）、带传动机构的闸阀，按产品使用说明书的规定安装。
