轴承座 百科
转盘轴承座引是一种可以接受综合载荷、构造特别的大型和特大型轴承座，其具有构造紧凑、回转灵敏、装置维护方便等特点。有轴承的地方就要有支撑点，轴承的内支撑点是轴，外支撑就是常说的轴承座。
轴承座的含义
由于一个轴承可以选用不同的轴承座，而一个轴承座同时又可以选用不同类型的轴承，因此,带来轴承座的品种很多。轴承座快易优有收录，许多国外大的轴承公司也都有自己的轴承座型录。但是同样的轴承座型号在不同的公司样本里的标记也不完全相同。对于标准轴承座不同的应用场合，可选择不同材料的轴承座如:灰口铸铁铁、球墨铸铁和铸钢、不锈钢、塑料的特殊轴承座。
轴承座——概述
根据轴承和轴承座的不同要求，轴承座的分类也不完全相同，在使用的时候要根据设计，认真核对选用。
1按轴承座的形状分类：
1.1外球面带座轴承，也称轴承单元（SKF的说法）。不带轴承的时候就叫外球面轴承座。1.1.1.1外球面轴承座其根据轴承的系列分为200系列。500系列。300系列。600系列。XOO系列。

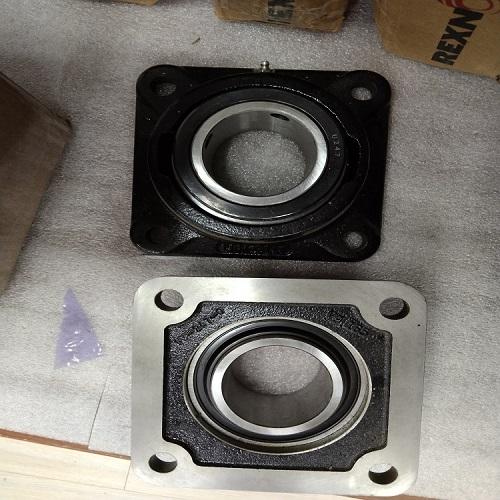

1.2外球面轴承座按形状分为立式座（P座），方形座（F座），菱形座（FL座），圆形座（C座），凸台圆形座（FC座），凸台方形座（FS座），暗孔座（PA座），吊式座（FA座）。
1.3整体式（即非分离式）立式轴承座组座，带螺丝紧固的轴承箱盖。这些立式轴承座组座最初是作为轻轨道卡车的轴箱开发的，但也可用于传统的立式轴承座组。非分离式立式轴承座组座比分离式轴承座刚性高，有些可承受更重的载荷。外球面轴承座也属于整体式座。
2剖分式轴承座
2.1剖分式轴承座，根据选配的轴承不同以及轴的要求分SN2、5、3、6系列，SNL2、SNL5、SD有2、5、3、6、3100、3000、3200
轴承座分为：剖分式轴承座、滑动轴承座、滚动轴承座、带法兰的轴承座、外球面轴承座等。
立式
SNL立式轴承座
大型SNL轴承座
SDG立式轴承座
SONL立式轴承座SAF立式轴承座
SDAF立式轴承座
整体式
SBD立式轴承座
TVN立式轴承座
TN立式轴承座
法兰
FNL系列法兰轴承座7225(00)系列法兰轴承座
I-1200(00)带法兰的轴承座
转盘结构
转盘轴承座引是一种可以接受综合载荷、构造特别的大型和特大型轴承座，其具有构造紧凑、回转灵敏、装置维护方便等特点。与普通轴承座相比，转盘轴承座有下列明显特征：
1.外形尺寸
直径通常为0.4cm～10m，最大可达40m。
2.承载才能高
普通可一同接受轴向载荷、径向载荷和倾覆力矩载荷。
3.转速低
任务转速低于10r/min，而且少数状况下不做陆续回转，仅在一定角度内转动，做摆动运动。
4.带有轴承座装置孔
可用螺钉将其紧固在上、下支座上。
5.无中枢轴
内圈或外圈上带有旋转驱动用齿轮。
6.带光滑油孔和密封安装。
转盘轴承座的重要构造方式辨别有：四点接触球转盘轴承座、双列角接触推力球转盘轴承座、穿插圆柱滚子转盘轴承座、穿插圆锥滚子转盘轴承座、三排圆柱滚子配合转盘轴承座。
按能否带齿及齿轮的散布部位又分为：无齿式、外齿式或内齿式等不同构造。
其中四点接触球转盘轴承座具有较高的静承载才能，穿插圆柱滚子转盘轴承座具有较高的动承载才能，穿插圆锥滚子转盘轴承座可经过施加预载荷进步支承刚性和回转精度，而三排圆柱滚子配合转盘轴承座则把轴承座高度加大以进步承载才能，载荷辨别有不同滚道接受，因此在一样的受力状况下，其轴承座直径可大大减少，因此使主机更紧凑，是一种具有高承载才能的转盘轴承座。
转盘轴承座普遍用于起重运输机械、采掘机械、建造机械、港口机械、船舶机具以及高精度的雷达等的大型回转安装上。
常见问题
磨损问题
磨损作为轴承座最为常见的问题，轴承座磨损现象也时常发生。
修复方法
传统的方法一般采用堆焊后机加工来进行修复，而堆焊会使部件表面达到很高温度，造成部件变形或产生裂纹，通过机加工获取尺寸造成停机时间的大大延长。而采用高分子复合材料进行现场修复，既无热影响，修复厚度也不受限制，产品所具有的耐磨性及金属材料不具备的退让性，确保修复部位百分百的接触配合，降低设备的冲击震动，避免磨损的可能性。现场修复，避免机加工的方法。
修复过程
一般只需四步：
1.表面处理，将需修复轴承座表面除油污、除潮气；
2.调和修复材料；
3.涂抹材料，将材料均匀的涂抹在轴承座修复部位，填充结实；
4.等待材料固化，可适当加热材料表面加速材料固化。
一般的轴承室磨损在3-6小时即可修复完成，操作简单易学、无需特殊设备和专门训练、相比激光焊、冷焊等技术省时省力，费用仅为一般修复费用的1/5-1/10，现场修复更是减少了设备维修时间和运输费用。
举例说明
该轴承座为某热电厂锅炉车间磨煤机主传动减速机轴承座，减速机传递扭矩较大，在长期运转过程中，Ⅰ轴轴承室与轴承外圈之间出现间隙，致使轴承室出现磨损，磨损不均匀，主要磨损部位位于齿轮箱上盖，下箱体磨损较轻。磨损最深处深度2mm左右。采用高分子复合材料技术整个修复用时4小时，加上材料固化时间8个小时即可完成全部修复工作，保证了企业的生产。为企业节省了大量宝贵的时间，并且费用低廉。
轴承座的维护与保养
轴承座在使用过程中以下几点要特别注意：
（1）轴承座冷却系统的使用。轴承座冷却水在正确使用的情况下不仅延长轴承座的使用寿命，而且提高生产效率。轴承座的材料一般都是专用的轴承座钢通过各种处理制作出来的，再好的轴承座钢也都有它们使用的极限性，就比如温度。轴承座在使用状态下，如果模温太高，很容易就会使模芯表面早早出现龟裂纹，有的轴承座甚至还没有超过2000模次龟裂纹就大面积出现。甚至轴承座在生产中因为轴承座温度太高模芯都变了颜色，经过测量甚至达到四百多度，这样的温度再遇到脱模剂激冷的状态下很容易出现龟裂纹，生产的产品也容易变形，拉伤，粘模等情况出现。在使用轴承座冷却水的情况下可大大减少脱模剂的使用，这样操作工就不会利用脱模剂去降低轴承座的温度了。其好处在于有效延长轴承座寿命，节省压铸周期，提高产品质量，减少粘模和拉伤及粘铝的情况发生，减少脱模剂的使用。还能减少因轴承座温度过热而造成顶杆和型芯的损耗。
（2）轴承座在开始生产的过程中必须对轴承座进行预热，防止在冷的轴承座突然遇到热的金属液而导致龟裂纹的出现，较复杂的轴承座可以用喷灯，液化气，条件好的用模温机，比较简单的轴承座可以利用慢压射预热。
（3）对轴承座分型面的清理，这一点是很费事的，也是很容易忽视的，操作工应用煤油彻底对轴承座分型面清洗一遍，不但能防止轴承座不会被挤伤，而且经过清洗，能把轴承座上被脱模剂的残留物或者其它污垢堵塞的排气槽打通，有利于压射过程中型腔内气体的排出提高产品质量。
（4）如果轴承座配备有中子控制，则注意绝对禁止压铸机与轴承座之间的信号线有接头现象，原因很明确，在日常生产中，很难避免信号线上沾水，或者是接头包扎的地方容易破，从而造成与机床短接，如果造成信号错误，轻则报警自动停机耽误时间，重则信号紊乱，把轴承座顶坏。造成不必要的损失。行程开关注意防水
安装步骤
电机轴承
一、清洗、检查与绝缘垫板要求
1、轴瓦的清洗与检查
大型电机轴承均单独装箱运来，开箱后先用吊环螺丝将上瓦和下瓦分别取出作好记号并用煤油清洗，用干布擦干并检查所有槽沟是否干净，有无铸造残留砂子，钨金层与瓦体结合不好，划出的沟道、裂纹存在砂眼和其它掺杂物等）。若无法修复时，则要重新挂钨金。
2、轴承座的清洗与检查
轴承座安装引前，也应进全面清洗检查。将轴承座内腔用刮刀将脏物刮去，用布蘸汽油或溶剂将脏物擦净，观看有无裂纹及砂眼，以防止在运行中出现渗油。轴承盖与轴承座接合面，轴承座与轴承挡油圈结合面应进行研刮配合，并用塞尺检查，其间隙不得大于0.03毫米。放置轴承座的底板表面也要清理干净，不应有碰伤、锈蚀和毛刺。紧固轴承座的螺钉及座板螺纹均要他细检查，并试拧螺钉检查是否过紧或秃扣。
3、轴承绝缘结构
轴承和底板之间必须垫以绝缘垫板或金属垫片，金属垫片用来调整座水平位置。以调整该电机和相联结的另一台电机或机械的相对位置。金属垫片是由0.08~3毫米的金属薄板制成。绝缘垫板是由布质层压板或玻璃丝层压板制成。放置绝缘垫板的目的主要是防止轴电流的危害。绝缘垫板应比轴承座每边宽出5~10毫米，厚度为3~10毫米。除在轴承和底板之间放置绝缘垫板之外，同时将螺钉和稳钉也应加以绝缘。绝缘垫圈用厚度2~5毫米玻璃丝布板制成，其外径比铁垫圈外径大4~5毫米。与轴承座相接的油管接盘绝缘垫可用厚度为1~2毫米橡胶板制成。绝缘的轴承座安装后应检查对地绝缘电阻，用500伏兆欧表测量，其阻值应不小于1兆欧。
二安装
无论是单个的电机轴承和机组的多轴承，都应当安装在被联接的机械主纵轴线上或者机组的纵轴线上。测量轴承中心是用挂钢丝和线锤的方法检查。（轴承圆弧内卡一木条，在木条中心钉一薄铁条，标志中心位置）。
调整轴在座的位置，是从最边上的轴承座开始，用水平尺放在轴承座面上来检查这些平面的水平度。用经纬仪或水平仪检查几个轴座的平面是否在同一水平面内，及用线锤等方法找正各轴承中心是否在同一轴线上。
按上述方法进行轴承座的调整工作，消除偏差的过程中，应用于千斤顶式的工具来移动轴承座，切勿采有撞击、锤打的方法。用此法调整轴承座的精度误差约在0.5~1.0毫米之内。应当指出：此次轴承座的安装调整仅仅是预调，在定心时还要调整以达到轴心线一致的要求。轴承座预调好后，只是将螺钉均匀地拧紧（按对角循环拧紧），而绝缘套管和稳钉可暂时不放，等定心工作最后完成或试车前再放。
高温轴承
由于高温轴承座既要符合高精度冲压轴承座的要求，又要符合高温冲压轴承座的要求，因此在考虑高温轴承座的配合和游隙时，需要顾及下面两点：
1、从常温升至高温时的尺寸变化和硬度变化；
2、高速下离心力所引起的力系变化和形状变化。
高温轴承座要求轴与座孔安装冲压轴承座的部位应具有高于一般要求的尺寸精度和形位精度，特别是同轴度和挡肩对座孔或轴颈的垂直度，需要注意的是，在考虑这些问题时，必须注意到高温轴承座运转时的高速因素和高温因素。
要求高温轴承座在工作状态下，即在工作温度下有最佳的游隙，而这种游隙是在内、外圈球沟中心精确对位的状态下形成的。同时，由于高温轴承座力求降低相对滑动和内部摩擦，所以最好不要采用将内、外圈沿轴向相对错位的方法来调整高温轴承座的游隙。
- 英文名称： plummer block housing
- 海关编码：84832000.00
- 类别：钢铁
