止回阀 百科

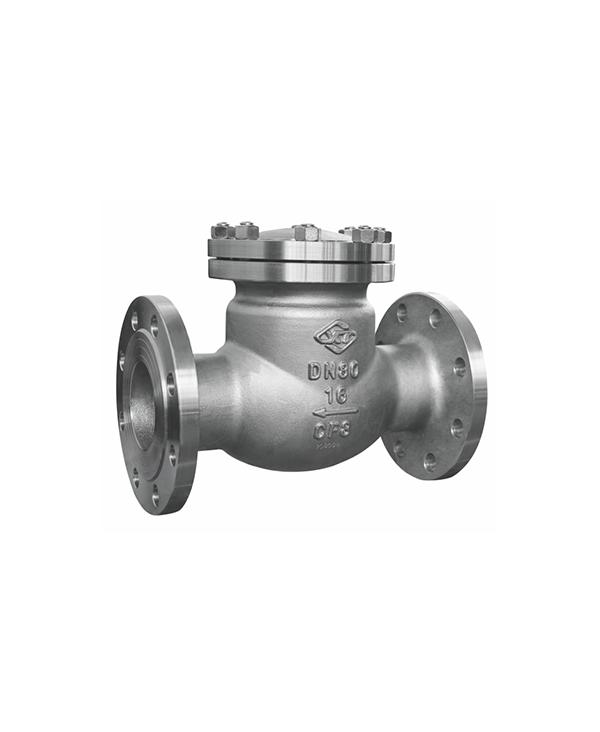

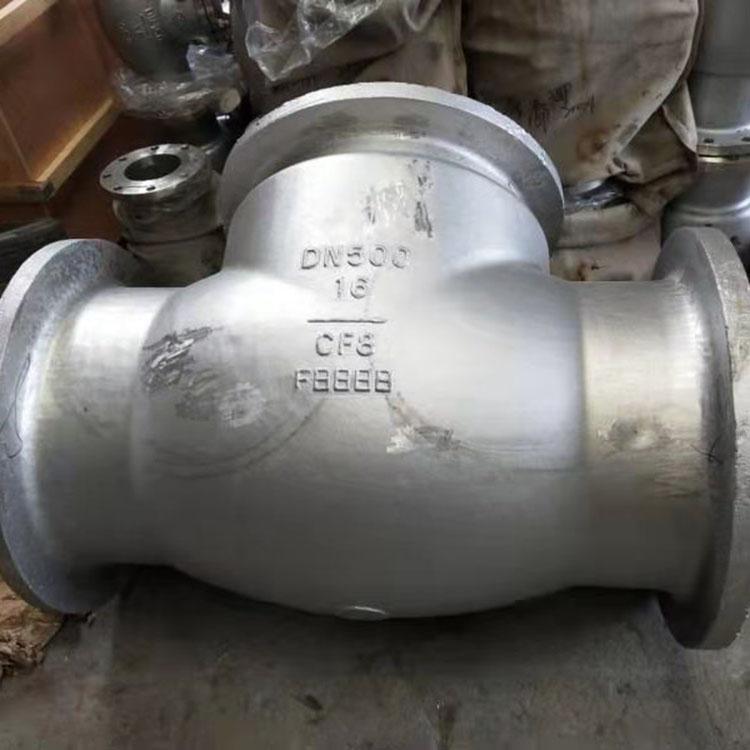

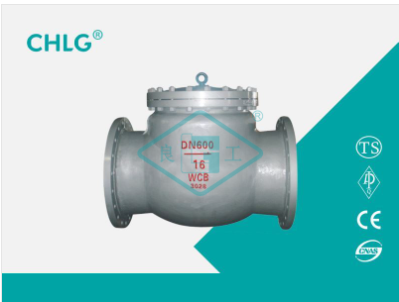

止回阀(One-way valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
4、升降式水平瓣止回阀应安装在水平管道上。
选用
1）、止回阀(aetv One-way valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。2）、对于DN50mm以下的低压止回阀(aetv One-way valve)：，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。
3）、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。
4）、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。
5、施工、安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB 50243的要求。
3）、在管线中不要使止回阀承受重量，大型的止回阀(aetv One-way valve)：应独立支撑，使之不受管系产生的压力的影响。施工、安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
标准
1）、产品标准《通用阀门 铁制旋启式止回阀》GB/T 13932-92
《通用阀门 钢制旋启式止回阀》GB 12236 -1989
《通用阀门 铁制截止阀与升降式止回阀》GB 12233 -2006
《对夹式止回阀》JB/T 8937-1999
《钢制阀门 一般要求》GB/T 12224-2005
《阀门的检验与试验》JB/T 9092-1999
2）、工程标准
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
3）、相关标准图
01SS105 常用小型仪表及特种阀门选用安装
